国产又色又爽又黄又免费_黄色裸体视频_久久人人爽_国产无遮挡又黄又爽又色_欧美美女视频_国产一级片免费观看

江蘇萬國主營不銹鋼材質——奧氏體、超級奧氏體、雙相鋼、沉淀鋼、哈氏合金、鎳基合金、鈦板和各類特殊鋼；

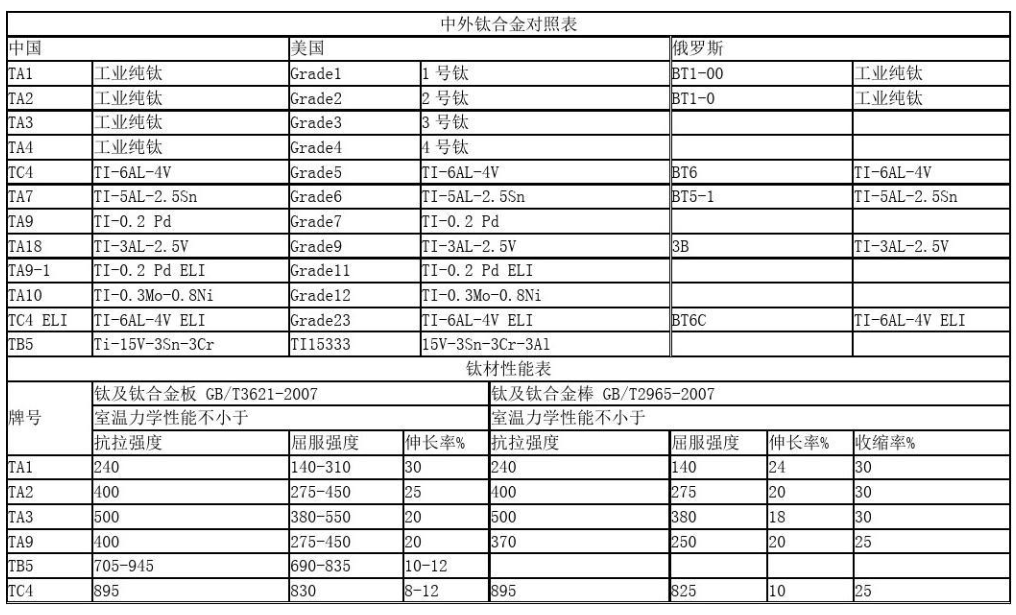

鈦是一種新型金屬，鈦的性能與所含碳、氮、氫、氧等雜質含量有關，最純的碘化鈦雜質含量不超過0.1%，但其強度低、塑性高。99.5%工業純鈦的性能為：密度ρ=4.5g/cm3，熔點為1725℃，導熱系數λ=15.24W/(m.K)，抗拉強度σb=539MPa，伸長率δ=25%，斷面收縮率ψ=25%，彈性模量E=1.078×105MPa，硬度HB195。

強度高

鈦合金的密度一般在4.51g/cm3左右，僅為鋼的60%，一些高強度鈦合金超過了許多合金結構鋼的強度。因此鈦合金的比強度（強度/密度）遠大于其他金屬結構材料，可制出單位強度高、剛性好、質輕的零部件。飛機的發動機構件、骨架、蒙皮、緊固件及起落架等都使用鈦合金。

熱強度高

使用溫度比鋁合金高幾百度，在中等溫度下仍能保持所要求的強度,可在450～500℃的溫度下長期工作這兩類鈦合金在150℃～500℃范圍內仍有很高的比強度，而鋁合金在150℃時比強度明顯下降。鈦合金的工作溫度可達500℃，鋁合金則在200℃以下。

抗蝕性好

鈦合金在潮濕的大氣和海水介質中工作，其抗蝕性遠優于不銹鋼；對點蝕、酸蝕、應力腐蝕的抵抗力特別強；對堿、氯化物、氯的有機物品、硝酸、硫酸等有優良的抗腐蝕能力。但鈦對具有還原性氧及鉻鹽介質的抗蝕性差。

低溫性能好

鈦合金在低溫和超低溫下，仍能保持其力學性能。低溫性能好，間隙元素極低的鈦合金，如TA7，在-253℃下還能保持一定的塑性。因此，鈦合金也是一種重要的低溫結構材料。

化學活性大

鈦的化學活性大，與大氣中O2、N2、H2、CO、CO2、水蒸氣、氨氣等產生強烈的化學反應。含碳量大于0.2%時，會在鈦合金中形成硬質TiC；溫度較高時，與N作用也會形成TiN硬質表層；在600℃以上時，鈦吸收氧形成硬度很高的硬化層；氫含量上升，也會形成脆化層。吸收氣體而產生的硬脆表層深度可達0.1～0.15 mm，硬化程度為20%～30%。鈦的化學親和性也大，易與摩擦表面產生粘附現象。

導熱彈性小

鈦的導熱系數λ=15.24W/(m·K)約為鎳的1/4，鐵的1/5，鋁的1/14，而各種鈦合金的導熱系數比鈦的導熱系數約下降50%。鈦合金的彈性模量約為鋼的1/2，故其剛性差、易變形，不宜制作細長桿和薄壁件，切削時加工表面的回彈量很大，約為不銹鋼的2～3倍，造成刀具后刀面的劇烈摩擦、粘附、粘結磨損。
